Công cụ hiệu chuẩn chính xác cho tất cả các loại máy kiểm tra phanh

dụng cụ hiệu chuẩn cho tất cả các loại thử phanh

hướng dẫn của thử nghiệm phanh cuộn và tải trọng trục cali...

Tổng quan sản phẩm
Thiết bị hiệu chuẩn cho người kiểm tra phanh là một thiết bị hiệu chuẩn phổ biến được thiết kế để xác minh độ chính xác và hiệu suất của các loại thiết bị kiểm tra phanh khác nhau, bao gồm:

Máy kiểm tra phanh cuộn

Máy kiểm tra phanh tấm

Máy kiểm tra phanh chậm (đường)

Công cụ hiệu chuẩn này mô phỏng các lực và tải phanh được biết để đảm bảo rằng các hệ thống đo (những cảm biến, thiết bị điện tử và phần mềm) của người kiểm thử tạo ra kết quả đáng tin cậy và có thể truy xuất.Nó thường bao gồm các hệ thống tải cơ học, máy đo lực, búp bê cân nặng tiêu chuẩn, và công cụ sắp xếp.

Đặc điểm chính:

Tương thích với các thiết bị kiểm tra phanh đa loại (vòng, tấm, giảm tốc)

Cấu trúc mô phỏng lực cơ khí hoặc thủy lực

Cảm biến lực chính xác cao hoặc máy đo mô-men xoắn (số chính xác ≤ ± 1%)

Thiết bị gắn và sắp xếp điều chỉnh

Chứng chỉ hiệu chuẩn có thể truy xuất từ cơ quan đo lường (không cần thiết)

Cách sử dụng
1. Chuẩn bị

Đảm bảo máy thử phanh sạch sẽ, hoạt động và được đặt vào chế độ hiệu chuẩn hoặc bảo trì.

Đặt các dấu hiệu cảnh báo hoặc rào cản để ngăn chặn việc sử dụng không dự định trong quá trình hiệu chuẩn.

2. Cài đặt Thiết bị hiệu chuẩn

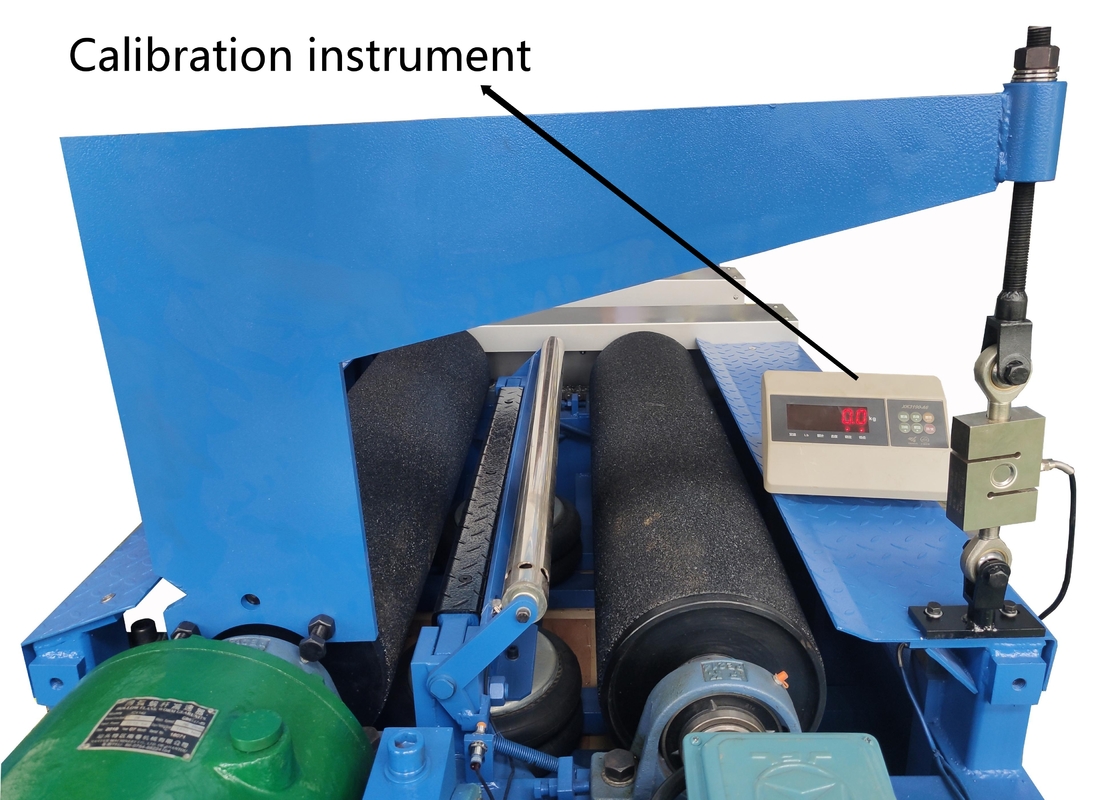

Đối với máy thử phanh cuộn: Đặt tay cầm hiệu chuẩn hoặc cánh tay mô-men xoắn lên trục cuộn.

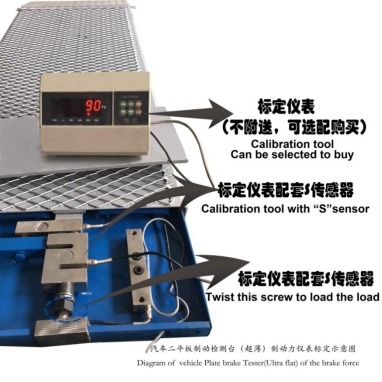

Đối với máy thử tấm: Đặt cảm biến lực hiệu chuẩn hoặc tải trọng trên tấm thử.

Đối với các máy thử chậm: Sử dụng mô phỏng động để áp dụng lực phanh tham chiếu.

3Sử dụng vũ lực.

Sử dụng thiết bị hiệu chuẩn để áp dụng một lực hoặc mô-men xoắn được biết đến (ví dụ: 1.000 N hoặc 2.000 Nm) lên hệ thống phanh.

Ghi lại chỉ số của máy thử phanh và so sánh nó với giá trị thực tế được áp dụng từ thiết bị hiệu chuẩn.

4So sánh và điều chỉnh

Tính toán lỗi hoặc sai lệch.

Nếu độ lệch vượt quá độ khoan dung cho phép (ví dụ: ± 3%), điều chỉnh các thông số hiệu chuẩn nội bộ của máy thử nghiệm (scale phần mềm, chuyển vị trí cảm biến, v.v.).

Lặp lại thử nghiệm cho đến khi các giá trị đo phù hợp với các giá trị tham chiếu.

Tại sao cần phải điều chỉnh
1. Đảm bảo độ chính xác của thử nghiệm phanh
Việc đo lường lực phanh chính xác là rất quan trọng để đánh giá an toàn của xe. Nếu không hiệu chuẩn đúng, người kiểm tra có thể báo cáo sức mạnh phanh thấp hoặc quá cao, dẫn đến đánh giá không chính xác.

2. Phù hợp với các tiêu chuẩn pháp lý và kỹ thuật
Các tiêu chuẩn quốc gia và quốc tế (ví dụ: GB21861, ISO 21069, EU 2014/45) yêu cầu hiệu chuẩn định kỳ của tất cả các thiết bị kiểm tra phanh để duy trì giá trị hợp pháp cho việc kiểm tra xe.

3. Phát hiện cảm biến Drift hoặc cơ khí mặc
Theo thời gian, các cảm biến và các thành phần cơ học có thể bị suy giảm.

4. Cung cấp kết quả có thể theo dõi và kiểm toán
Đối với các trung tâm kiểm tra và nhà máy thương mại, hồ sơ hiệu chuẩn cung cấp bằng chứng có thể truy xuất về sự tuân thủ và độ tin cậy trong quá trình kiểm toán hoặc chứng nhận.

Gói hiệu chuẩn khuyến cáo

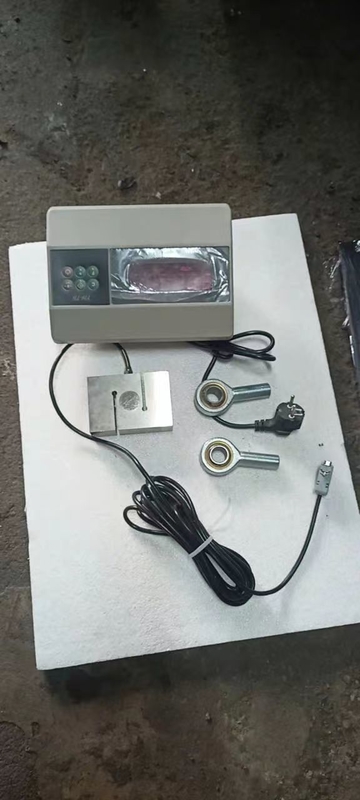

1 × Thiết bị hiệu chuẩn thử nghiệm phanh đa loại

1 × Cảm biến lực/cối xoắn chính xác (0 ¥5000 N hoặc 0 ¥5000 Nm)

1 × Bộ máy giả trọng lượng (đối với mô phỏng tải)

1 × Bộ cài đặt/định hướng

1 × Ký hiệu nhật ký (điện tử hoặc in)

Tùy chọn: Chứng chỉ hiệu chuẩn có thể truy xuất
