Giá đỡ hiệu chuẩn giả cho máy kiểm tra phanh con lăn

Giá đỡ hiệu chuẩn khối lượng Cartesykj cho bộ thử phanh con lăn

Tổng quan sản phẩm

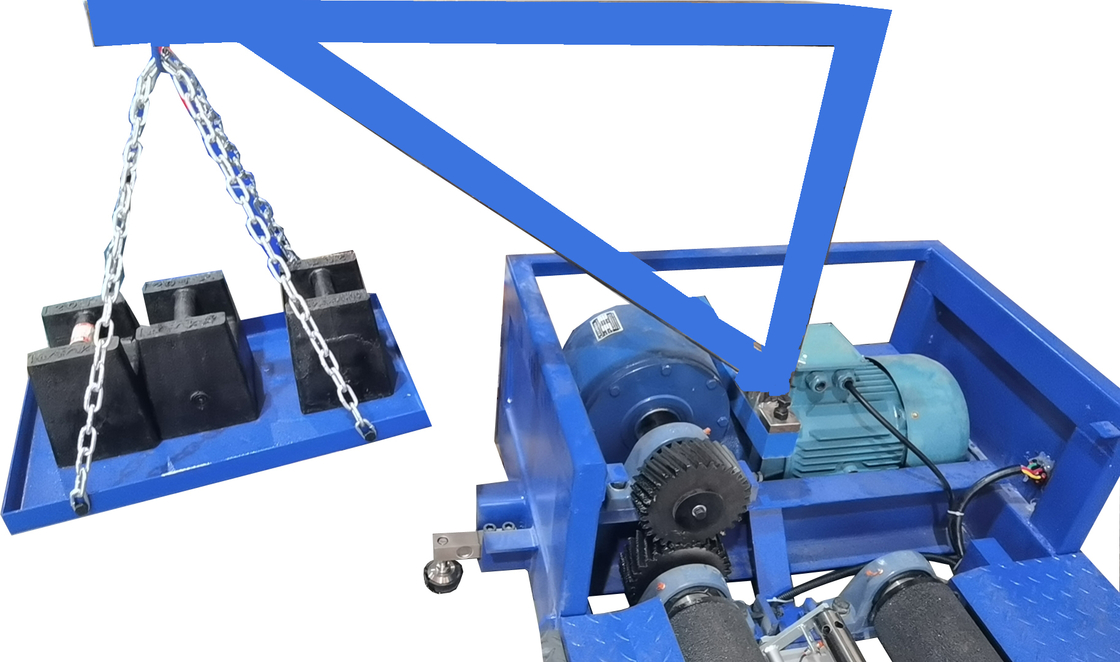

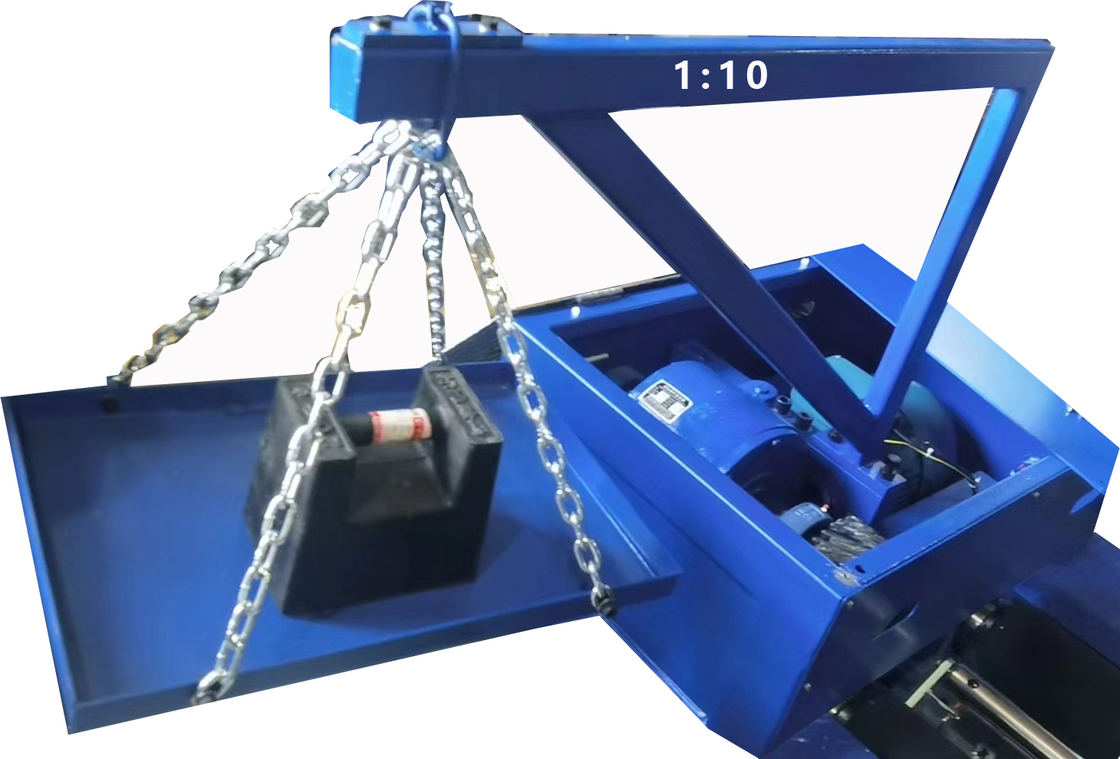

Giá đỡ hiệu chuẩn khối lượng là một thiết bị hỗ trợ chuyên dụng được thiết kế để sử dụng với các khối lượng giả tiêu chuẩn trong quá trình hiệu chuẩn bộ thử phanh con lăn. Nó đảm bảo việc đặt các khối lượng một cách chính xác và ổn định lên các con lăn thử nghiệm để mô phỏng tải trọng trục thực tế, cho phép hiệu chuẩn chính xác các hệ thống đo lực phanh. Giá đỡ này rất cần thiết để áp dụng tải trọng nhất quán và có thể lặp lại mà không làm hỏng thiết bị hoặc ảnh hưởng đến an toàn.

Các tính năng chính:

Tương thích với nhiều loại khối lượng giả (ví dụ: khối 100 kg, 200 kg)

Cấu trúc thép bền với bề mặt chống trượt

Dễ dàng căn chỉnh với tâm con lăn

Thiết kế có thể điều chỉnh hoặc cố định vị trí cho các kích thước con lăn hoặc làn thử nghiệm khác nhau

Được trang bị khóa an toàn, tay cầm hoặc rãnh dẫn hướng để vận hành an toàn và hiệu quả

Cách sử dụng
1. Chuẩn bị

Tắt nguồn bộ thử phanh con lăn và đảm bảo các con lăn sạch và khô.

Xác nhận rằng bộ thử con lăn đang ở chế độ hiệu chuẩn hoặc chế độ bảo trì.

2. Đặt giá đỡ

Đặt giá đỡ hiệu chuẩn lên trên hoặc dọc theo các con lăn theo thiết kế của hệ thống thử nghiệm.

Đảm bảo rằng giá đỡ được đặt chắc chắn và không bị xê dịch trong quá trình đặt khối lượng.

3. Tải khối lượng giả

Cẩn thận đặt khối lượng giả được chỉ định (ví dụ: tương đương 500kg trong các khối mô-đun) lên giá đỡ.

Căn chỉnh khối lượng giả trên tâm của vùng tiếp xúc con lăn để mô phỏng tải trọng trục.

4. Bắt đầu kiểm tra hiệu chuẩn

Kích hoạt chương trình hiệu chuẩn của bộ thử con lăn.

Hệ thống sẽ phát hiện tải trọng trục mô phỏng và phản hồi lực phanh.

Ghi lại kết quả lực phanh và so sánh với các giá trị dự kiến dựa trên tải trọng đã biết.

5. Phân tích và điều chỉnh

Nếu quan sát thấy các sai lệch vượt quá dung sai cho phép (ví dụ: sai lệch lực ±3%), hãy hiệu chuẩn lại các cảm biến lực hoặc các thông số tỷ lệ phần mềm cho phù hợp.

Lặp lại bài kiểm tra để xác nhận tính nhất quán.

Tại sao cần hiệu chuẩn
1. Đảm bảo độ chính xác của thử nghiệm phanh
Bộ thử phanh con lăn đánh giá lực phanh của từng trục. Hiệu chuẩn bằng cách sử dụng các khối lượng tiêu chuẩn đảm bảo rằng các cảm biến đo chính xác lực phanh liên quan đến tải trọng trục, ngăn chặn kết quả đúng/sai sai.

2. Đáp ứng các yêu cầu pháp lý và quy định
Nhiều tiêu chuẩn kiểm tra xe quốc gia (ví dụ: GB21861 ở Trung Quốc, EU 2014/45) yêu cầu xác minh định kỳ độ chính xác đo lực phanh. Việc sử dụng các khối lượng giả và giá đỡ đã được hiệu chuẩn đảm bảo tuân thủ.

3. Xác nhận tính tuyến tính và hiệu suất của cảm biến
Hiệu chuẩn bằng các khối lượng đã biết giúp phát hiện bất kỳ sự trôi dạt, tính phi tuyến hoặc sai lệch cơ học nào trong cảm biến hoặc phần mềm của bộ thử phanh, đảm bảo độ ổn định đo lường lâu dài.

4. Xây dựng sự tin tưởng và khả năng truy xuất nguồn gốc của bài kiểm tra
Việc hiệu chuẩn được ghi lại đúng cách bằng cách sử dụng các khối lượng và giá đỡ được chứng nhận cung cấp bằng chứng có thể truy xuất nguồn gốc về hiệu suất của hệ thống. Điều này đặc biệt quan trọng đối với các trạm kiểm tra, kiểm toán của chính phủ và hồ sơ đảm bảo chất lượng.

Bộ sản phẩm được đề xuất
1 × Giá đỡ hiệu chuẩn khối lượng giả (thép, loại có thể điều chỉnh/cố định)

1 × Bộ khối lượng giả (khối có thể cấu hình 100kg–500kg)

1 × Hướng dẫn hiệu chuẩn

1 × Bảng ghi hiệu chuẩn (định dạng Excel hoặc bản in)

Tùy chọn: Giấy chứng nhận xác minh tải trọng
